Spark 核心之 YARN-Cluster 模式：原理、流程与源码级深度拆解

摘要：YARN-Cluster 是生产环境中 Spark 应用的终极部署方案。它的核心特征是——ApplicationMaster 不再只是资源代理，而是承担完整的 Driver 职责。SparkContext、DAGScheduler、TaskScheduler 全部运行在 AM Container 中，spark-submit 提交后可立即退出。本文从 AM=Driver 的设计哲学、12 步启动流程、四种模式终极对比、YARN 资源隔离四个维度，配合 2 张原创深色架构图 + 源码级分析，带你彻底吃透 YARN-Cluster 模式。

关键词：Spark on YARN, YARN-Cluster, ApplicationMaster, Driver on AM, ResourceManager, Container, HDFS 本地性, 生产环境

---

一、开篇：终极生产模式

经过前三篇文章的铺垫（Standalone-Client、Standalone-Cluster、YARN-Client），我们终于来到了 Spark 部署模式的终极形态——YARN-Cluster。

它融合了前面所有模式的优势：

YARN-Cluster = YARN-Client 的资源隔离       (Container 级别)
             + Standalone-Cluster 的去客户端化 (Driver 在集群内)
             + YARN Queue 多租户              (企业级)
             + HDFS 数据本地性                (零拷贝)

用一句话概括：

YARN-Cluster 是生产环境中唯一推荐的 Spark 部署模式。

---

二、YARN-Cluster 核心设计哲学：AM = Driver 🔥

这是 YARN-Cluster 与 YARN-Client 最本质的区别。

2.1 AM 角色的反转

模式	AM 的角色	是否包含 Driver
YARN-Client	ExecutorLauncher（轻量代理）	❌ Driver 在客户端
YARN-Cluster	完整 Driver	✅ SparkContext + DAGScheduler 全在 AM 中

// 源码：ApplicationMaster.scala - 关键分支
def run(): Unit = {
  if (isClusterMode) {
    runDriver()           // 🔥 YARN-Cluster：AM 启动完整 Driver
  } else {
    runExecutorLauncher() // YARN-Client：AM 仅负责申请资源
  }
}

2.2 整体架构图

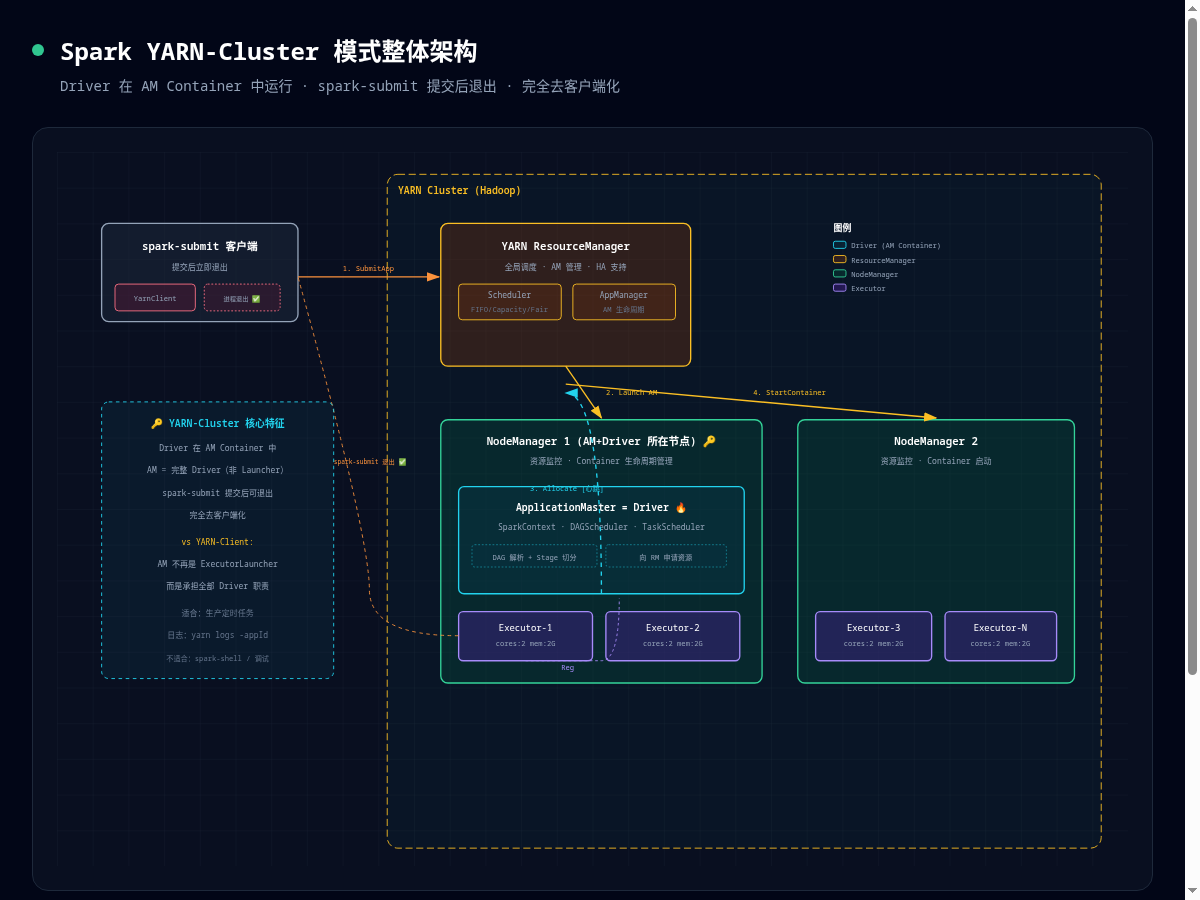

图 1：Spark YARN-Cluster 模式整体架构 — AM = Driver

三条核心设计原则：

1. AM Container 就是 Driver：SparkContext、DAGScheduler、TaskScheduler、SchedulerBackend 全部运行在 YARN Container 中，享有 Container 级别的资源隔离。

2. spark-submit 是"甩手掌柜"：提交完应用、确认 RM 收到后即可退出。后续一切由 AM(Driver) 自主管理。

3. 全生命周期由 YARN 托管：Driver 故障 → RM 自动检测 → 可配置 AM 重试（yarn.resourcemanager.am.max-attempts）。

---

三、YARN-Cluster vs YARN-Client：一张表搞清

对比维度	YARN-Client	YARN-Cluster
Driver 位置	提交客户端 JVM	AM Container 内 🔑
AM 角色	ExecutorLauncher（轻量）	完整 Driver（重量）
spark-submit	必须全程存活	提交后可退出 🔑
日志查看	控制台	yarn logs -applicationId <appId>
适用场景	spark-shell / 交互式 / 调试	生产定时任务 / 大批量作业
网络要求	Driver ↔ Executor 互通	集群内部闭环
Driver HA	❌	✅ AM 重试机制

---

四、YARN-Cluster 启动流程：12 步完整拆解 🔥

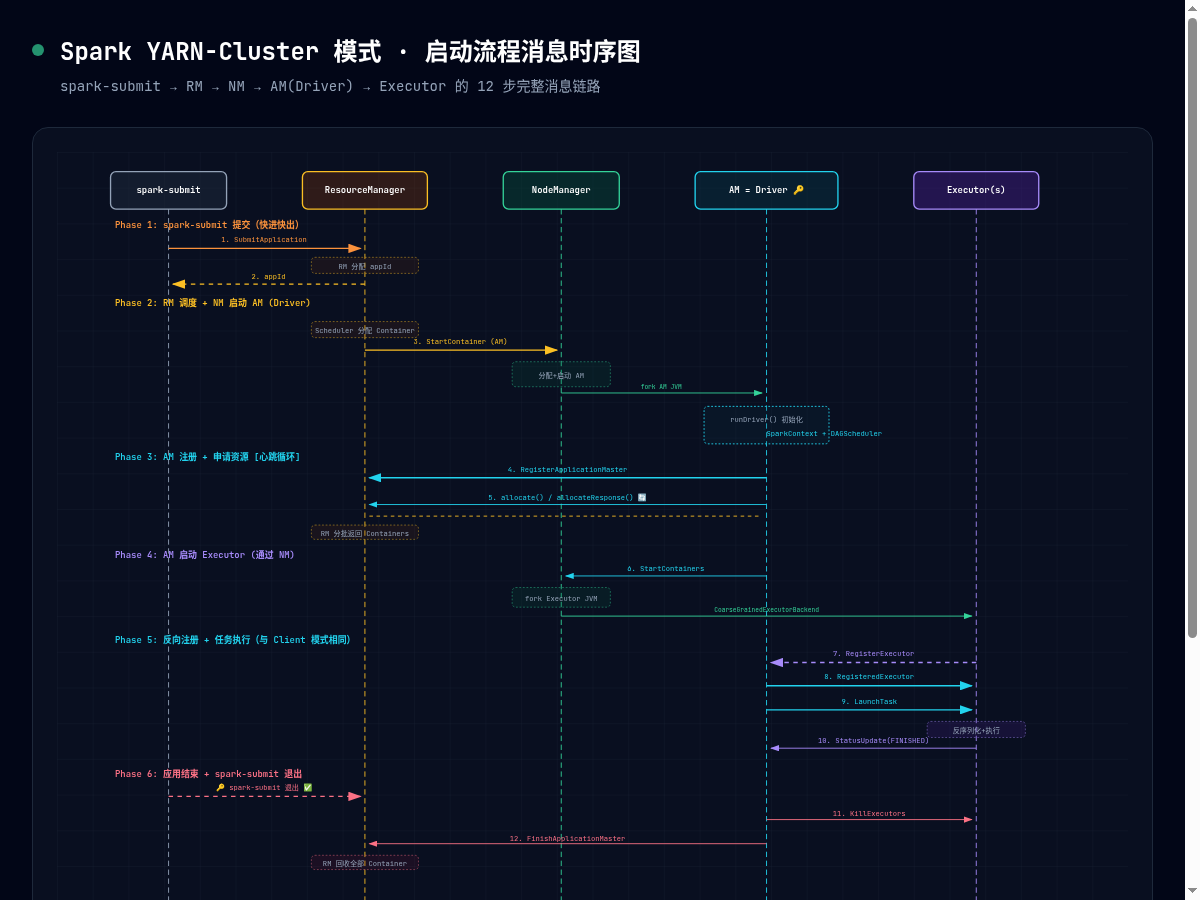

图 2：YARN-Cluster 模式启动流程消息时序图（12 步 × 6 Phase）

4.1 Phase 1-2：提交与 AM(Driver) 启动

Step 1-3： spark-submit → RM: SubmitApplication → RM 分配 appId → RM Scheduler 分配 AM Container → NM 分配资源并 fork AM JVM。

spark-submit \
  --master yarn \
  --deploy-mode cluster \      # 🔑 Cluster 模式
  --executor-memory 4G \
  --num-executors 8 \
  --conf spark.yarn.maxAppAttempts=2 \
  my-app.jar
# ← 提交完成后 spark-submit 可退出

Step 4： AM 启动时调用 runDriver()（而非 runExecutorLauncher()），在 Container 内初始化 SparkContext：

// ApplicationMaster.scala - runDriver()
private def runDriver(): Unit = {
  // 1. 在 AM Container 内启动用户 main 方法
  val mainMethod = userClassLoader.loadClass(args.mainClass)
                       .getMethod("main", classOf[Array[String]])
  // 2. 用户代码中的 new SparkContext() 将在 AM 中初始化
  // 3. 初始化完毕后，AM = 完整 Driver
  mainMethod.invoke(null, userArgs)
}

4.2 Phase 3-4：AM 心跳循环 + 启动 Executor

Step 5-6： AM 向 RM 发送 RegisterApplicationMaster → 进入心跳循环 allocate()/allocateResponse() → RM 分批返回 Container → AM 通过 NM 启动 Executor。

与 YARN-Client 的关键区别：AM(Driver) 直接知道 Executor 的分配情况，反向注册流程在集群内部闭环，无需经过客户端。

4.3 Phase 5-6：反向注册 → 任务执行 → 结束

Executor → AM(Driver): RegisterExecutor → Driver 确认 → LaunchTask → StatusUpdate → 应用结束 → KillExecutors → FinishApplicationMaster → RM 回收全部 Container。

---

五、四大部署模式终极对比 🏆

维度	Standalone Client	Standalone Cluster	YARN Client	YARN Cluster
资源管理	Master	Master	RM	RM
资源隔离	❌	❌	Container	Container
多租户	❌	❌	✅ Queue	✅ Queue
Driver 位置	客户端	Worker	客户端	AM Container
去客户端化	❌	✅	❌	✅
HDFS 亲和	❌	❌	✅	✅ 最优
Driver HA	❌	supervise	❌	AM 重试
生产推荐	❌	小规模	交互式	⭐ 首选

---

六、生产环境最佳实践

6.1 关键配置

spark-submit \
  --master yarn \
  --deploy-mode cluster \
  --executor-memory 4G \
  --executor-cores 2 \
  --num-executors 10 \
  --driver-memory 2G \                 # AM(Driver) 内存
  --driver-cores 1 \                   # AM(Driver) 核心数
  --conf spark.yarn.am.memory=2G \     # 同上，显式指定
  --conf spark.yarn.am.cores=1 \
  --conf spark.yarn.maxAppAttempts=2 \ # AM 最大重试次数
  --conf spark.yarn.queue=production \ # 指定 YARN Queue
  --conf spark.eventLog.enabled=true \ # 日志聚合到 HDFS
  --conf spark.eventLog.dir=hdfs:///spark-logs \
  my-app.jar

6.2 常见故障排查

故障 1：AM 容器被 YARN Kill

Container [pid=xxx] is running beyond physical memory limits

解决：AM 内存 = Driver 内存 + overhead（约 10%）。增大 spark.yarn.am.memory 或在 yarn-site.xml 中调整 yarn.scheduler.maximum-allocation-mb。

故障 2：日志在哪？

# 查看应用日志
yarn logs -applicationId <appId>

# 查看 AM(Driver) 日志
yarn logs -applicationId <appId> -containerId <amContainerId>

# Web UI 查看
# http://rm-host:8088 → 应用详情 → Logs

故障 3：AM 重试次数耗尽

ApplicationMaster failed 2 times. Failing the application.

解决：增大 spark.yarn.maxAppAttempts 或排查 AM 失败根因（OOM、代码 Bug、资源不足）。

---

七、总结

要点	一句话总结
AM = Driver	YARN-Cluster 的 AM 是完整 Driver，非轻量 Launcher
去客户端化	spark-submit 提交后可退出，Driver 在 YARN 中托管
资源隔离	AM + Executor 全部在 Container 中运行
生产首选	唯一推荐的生产部署模式
日志	yarn logs -applicationId <appId>

金句：如果说 YARN-Client 的 Driver 是你手中的风筝，那么 YARN-Cluster 的 Driver 就是放飞到云端的无人机——它完全自主飞行，而你的终端早已关闭。

---
