Spark 核心之 DAG 有向无环图原理分析

摘要：你是否注意过 Spark UI 上的 "DAG Visualization" 图？那个有向无环图（DAG）不是凭空生成的——它是 Spark 从你写的每一行 RDD Transformation 中逐条构建的"血缘图谱"。本文从 RDD DAG 的构建过程、DAGScheduler 如何将 RDD DAG 转换为 Stage DAG、Lineage 容错机制、Checkpoint 截断血缘、Spark UI DAG 可视化五个维度，配合 1 张原创深色架构图 + 源码分析，带你彻底理解 Spark DAG 的原理与价值。

关键词：Spark DAG, RDD Lineage, 惰性求值, Stage DAG, DAGScheduler, Checkpoint, 血缘容错

---

一、开篇：DAG 是什么？

RDD DAG（有向无环图）= RDD 的血缘图谱（Lineage Graph）
  ├── 顶点（Vertex）= 每个 RDD
  ├── 边（Edge）= 父 RDD 到子 RDD 的 Dependency
  ├── 方向：父 → 子（数据流向）
  └── 无环：不存在循环依赖（RDD 是不可变的）

核心特性：DAG 是惰性构建的——每写一行 map/filter/reduceByKey，就在 DAG 上加一个节点，但不执行任何计算。只有 Action 算子才触发 DAGScheduler 将 RDD DAG 转换为 Stage DAG 并执行。

---

二、RDD DAG → Stage DAG 全景图

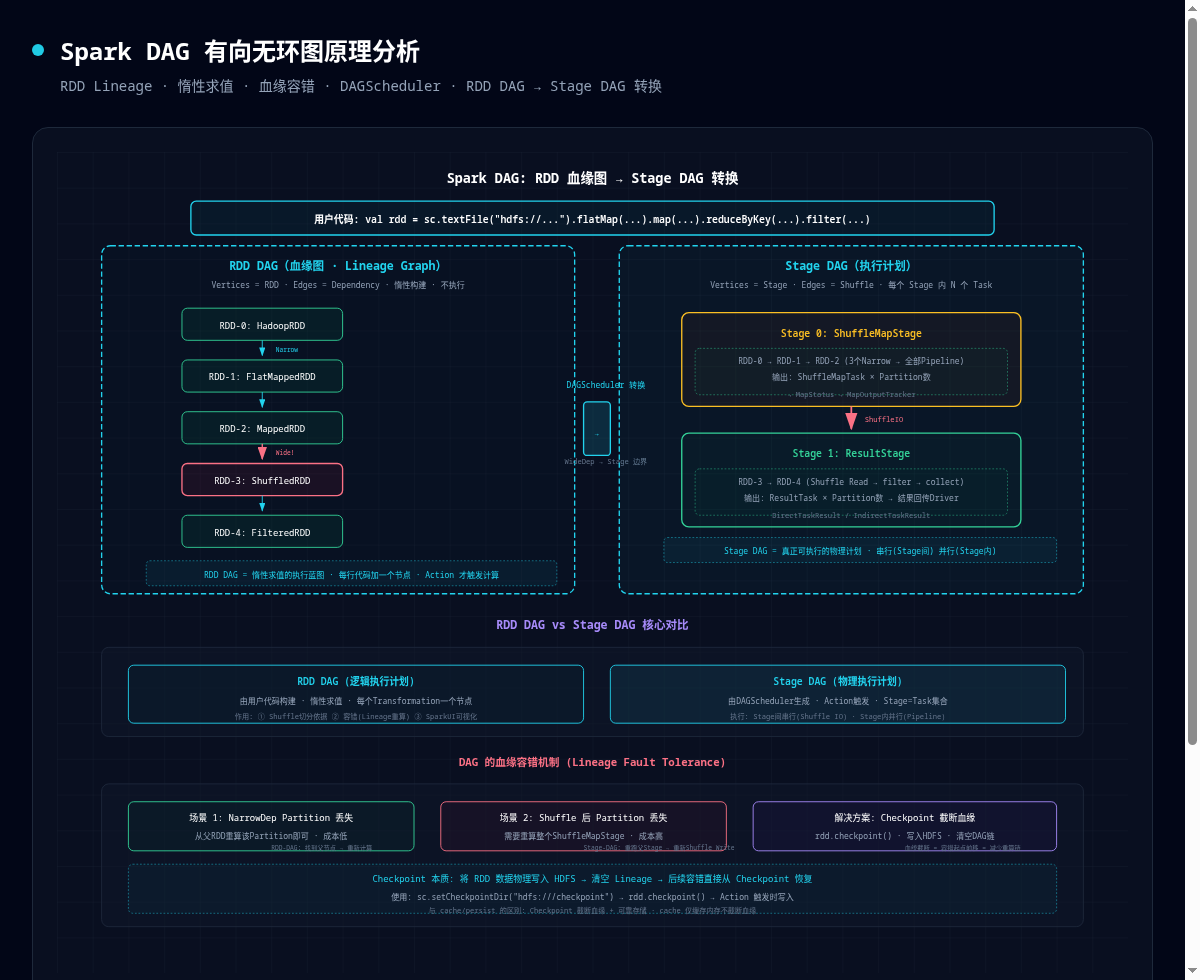

图 1：Spark DAG 原理 — RDD DAG → Stage DAG 转换

---

三、RDD DAG 的构建：每行代码一个节点

// 每行 Transformation 往 DAG 加一个 RDD 节点
val rdd0 = sc.textFile("hdfs://...")       // RDD-0: HadoopRDD
val rdd1 = rdd0.flatMap(_.split(" "))      // RDD-1: FlatMappedRDD — NarrowDep → RDD-0
val rdd2 = rdd1.map((_, 1))                // RDD-2: MappedRDD — NarrowDep → RDD-1
val rdd3 = rdd2.reduceByKey(_ + _)         // RDD-3: ShuffledRDD — WideDep → RDD-2
val rdd4 = rdd3.filter(_._2 > 10)          // RDD-4: FilteredRDD — NarrowDep → RDD-3
// ↑ 此时 DAG 已构建完毕，但没有任何计算发生（惰性求值）

rdd4.collect()  // ← Action 触发 → DAGScheduler 将 RDD DAG 转为 Stage DAG

3.1 惰性求值的价值

Transformation → 只记录操作（构建 DAG），不执行
Action        → 触发 DAGScheduler.runJob() → 转换 Stage DAG → 执行

惰性求值让 Spark 有机会在运行前优化整个计算链——函数组合（Pipeline）、谓词下推、列裁剪等。

---

四、DAGScheduler 转换：RDD DAG → Stage DAG

// 源码：DAGScheduler.createResultStage()
private def createResultStage(finalRDD: RDD[_], ...): ResultStage = {
  // 从 finalRDD 回溯依赖链 → 遇 ShuffleDep → 创建 ShuffleMapStage
  val parents = getOrCreateParentStages(finalRDD, jobId)
  new ResultStage(id, finalRDD, func, partitions, parents, jobId, ...)
}

// 转换规则
// NarrowDep (RDD1→RDD2) → 同 Stage（不切分）
// ShuffleDep (RDD2→RDD3) → Stage 边界！创建新 Stage

转换结果：

Stage 0 (ShuffleMapStage): RDD-0 → RDD-1 → RDD-2 (3个Narrow, Pipeline)
Stage 1 (ResultStage):     RDD-3 → RDD-4 (Shuffle Read → filter → collect)

---

五、DAG 的血缘容错

// RDD 的血缘信息（每个 RDD 都有）
abstract class RDD[T] {
  // 依赖列表（指向父 RDD）
  def dependencies: Seq[Dependency[_]]

  // 计算函数（如何处理父 RDD 的 Partition）
  def compute(split: Partition, context: TaskContext): Iterator[T]

  // 容错：从 Lineage 重新计算丢失 Partition
  def getOrCompute(partition: Partition, context: TaskContext): Iterator[T]
}

丢失场景	容错方式	成本
NarrowDep Partition	从父RDD重算该Partition	低（Narrow链内重算）
Shuffle后Partition	重算整个ShuffleMapStage	高（全量Shuffle重做）

Checkpoint 截断：rdd.checkpoint() 将数据写入 HDFS → 清空 Lineage → 容错起点前移。

sc.setCheckpointDir("hdfs:///spark-checkpoint")
// ... transformations ...
rdd.checkpoint()  # 标记 Checkpoint
rdd.collect()     # Action 触发时写入 HDFS + 清空 Lineage

---

六、RDD DAG vs Stage DAG 对比

维度	RDD DAG	Stage DAG
构建时机	Transformation 代码写一行加一个节点	Action 触发时由 DAGScheduler 生成
节点类型	RDD（HadoopRDD/MappedRDD...）	Stage（ShuffleMapStage/ResultStage）
边类型	NarrowDep / ShuffleDep	Shuffle（只有 Wide 边界）
是否可执行	❌（惰性蓝图）	✅（物理执行计划）
可见位置	Spark UI → "DAG Visualization"	Spark UI → "Stages" 页签

---

七、总结

要点	总结
DAG 本质	RDD Lineage 图，惰性构建，Action 才转换执行
转换	DAGScheduler 遇 ShuffleDep 切分 → RDD DAG → Stage DAG
容错	Narrow 轻量重算 · Wide 成本高 · Checkpoint 截断血缘
价值	优化 Pipeline + 容错 Lineage + 可视化执行计划

金句：DAG 是 Spark 的"施工蓝图"——Transformation 是在蓝图上画线，Action 是按蓝图施工。蓝图可以回退（容错重算），也可以截断存档（Checkpoint）。

---
