Spark 核心之 Worker 原理剖析

摘要：Spark Worker 是 Standalone 集群中每台节点上的"大管家"。它负责向 Master 注册签到、每 15 秒发送心跳、接收 Master 指令 fork Executor 和 DriverWrapper 进程、实时追踪本节点的 CPU/内存资源余量、并在进程退出时回收资源。但 Worker 有一个"反直觉"的特点——它完全不参与 Task 调度。本文从 Worker 内部架构全景、核心数据结构、进程 fork 管理、资源追踪模型、完整生命周期五个维度，配合 1 张原创深色架构图 + 完整源码分析，带你彻底看清 Worker 的内部世界。

关键词：Spark Worker, ProcessBuilder, CoarseGrainedExecutorBackend, coresFree, LaunchExecutor, 心跳, 资源管理

---

一、开篇：Worker 是什么？

如果 Master 是集群的"指挥中心"，Worker 就是每台节点上的"执行总管"。

职责	说明
向 Master 注册	启动时上报 host/port/cores/memory
心跳上报	每 15 秒告知 Master 自己还活着
fork 进程	接收 Master 指令，通过 ProcessBuilder 启动 Executor/Driver JVM
资源追踪	实时维护 coresFree 和 memoryFree
进程监控	监控子进程退出 → 自动回收资源

关键特点：Worker 不参与 Task 调度——Task 由 Driver 直连 Executor RPC 发送。

---

二、Worker 内部架构全景图

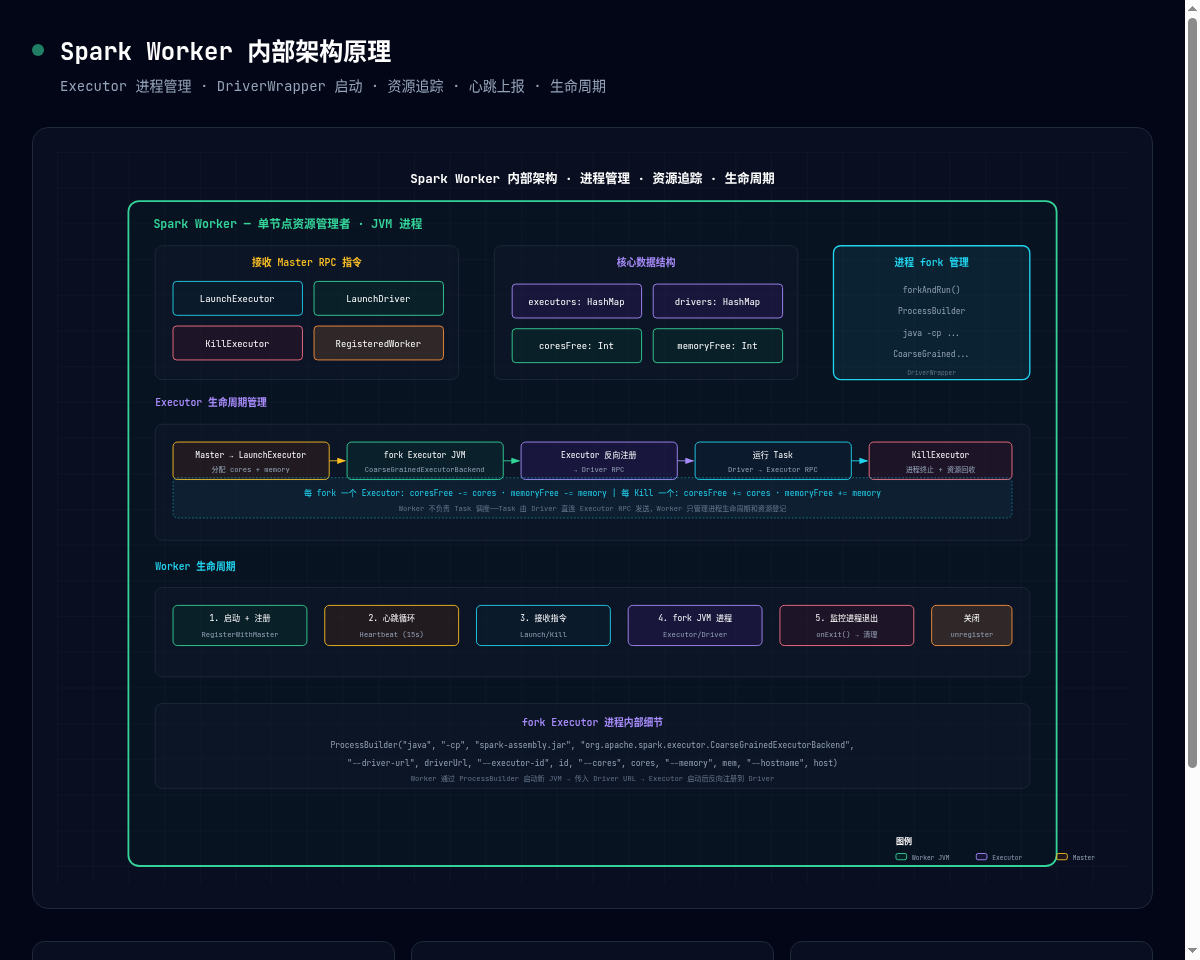

图 1：Spark Worker 内部架构原理

---

三、核心数据结构

// 源码：Worker.scala
private[worker] class Worker(
    override val rpcEnv: RpcEnv,
    webUiPort: Int,
    cores: Int,          // Worker 分配给 Spark 的总核心数
    memory: Int,          // Worker 分配给 Spark 的总内存
    masterRpcAddresses: Array[RpcAddress],
    ...
) extends ThreadSafeRpcEndpoint {

  // === 核心数据结构 ===
  val executors = new HashMap[String, ExecutorRunner]  // 运行中的 Executor
  val drivers = new HashMap[String, DriverRunner]      // 运行的 Driver (Cluster)

  var coresFree = cores      // 可用核心数
  var memoryFree = memory    // 可用内存

  var master: Option[RpcEndpointRef] = None  // Master RPC 引用
}

数据结构	类型	用途
executors	HashMap	运行中的 Executor，Key=executorId
drivers	HashMap	Cluster 模式的 DriverWrapper
coresFree	Int	剩余可用核心
memoryFree	Int	剩余可用内存
master	RpcEndpointRef	与 Master 的 RPC 连接

---

四、进程 fork 管理 🔥

这是 Worker 最核心的功能——接收 Master 指令，通过 ProcessBuilder 启动新 JVM。

4.1 LaunchExecutor 处理

// 源码：Worker.scala - 接收 Master 启动 Executor 指令
case LaunchExecutor(masterUrl, appId, execId, appDesc, cores_, memory_) =>
  // 1. 创建 ExecutorRunner
  val manager = new ExecutorRunner(
    appId, execId, appDesc, cores_, memory_,
    self, workerId, host, webUiPort, publicAddress, sparkHome, executorDir, ...)

  // 2. 记录到 executors 映射
  executors(appId + "/" + execId) = manager

  // 3. 启动 Executor 子进程
  manager.start()

  // 4. 扣减本节点可用资源
  coresFree -= cores_
  memoryFree -= memory_

  // 5. 向 Master 汇报最新状态
  masterRef.send(ExecutorStateChanged(appId, execId, manager.state, None, None))

4.2 ExecutorRunner：真正的 ProcessBuilder

// 源码：ExecutorRunner.scala - start()
def start(): Unit = {
  val builder = new ProcessBuilder(
    "java",
    "-cp", "spark-assembly.jar",
    "org.apache.spark.executor.CoarseGrainedExecutorBackend",
    "--driver-url", driverUrl,    // Driver RPC 地址
    "--executor-id", execId,
    "--cores", cores.toString,
    "--memory", memory.toString,
    "--hostname", host
  )

  val process = builder.start()

  // 监控进程退出
  new Thread("ExecutorMonitor") {
    override def run(): Unit = {
      process.waitFor()
      // → 通知 Worker 回收资源
      worker.send(ExecutorStateChanged(appId, execId, ExecutorState.EXITED, ...))
    }
  }.start()
}

4.3 KillExecutor 处理

case KillExecutor(masterUrl, appId, execId) =>
  executors.get(appId + "/" + execId).foreach { executor =>
    executor.kill()          // 终止子进程
    coresFree += executor.cores    // 归还核心
    memoryFree += executor.memory  // 归还内存
    executors -= (appId + "/" + execId)
  }
  masterRef.send(ExecutorStateChanged(appId, execId, ExecutorState.KILLED, ...))

---

五、Worker 完整生命周期

Phase 1: 启动 → 向 Master 发送 RegisterWorker
   ├── 上报 host/port/cores/memory
   └── Master 返回 RegisteredWorker (含 masterUrl)

Phase 2: 心跳循环 (15s)
   ├── 每次心跳携带 coresFree/memoryFree 等状态
   ├── 同时汇报当前 executors/drivers 列表
   └── Master 据此更新全局资源视图

Phase 3: 接收 Master 指令 (RPC)
   ├── LaunchExecutor → fork Executor JVM
   ├── KillExecutor  → 终止 Executor + 回收资源
   ├── LaunchDriver  → fork DriverWrapper (Cluster)
   └── KillDriver    → 终止 DriverWrapper

Phase 4: 进程退出监控
   ├── ExecutorRunner 监视线程捕获子进程 exit
   ├── 通知 Worker → 通知 Master → 回收资源
   └── Master 重新 schedule() 其他任务

Phase 5: Worker 关闭
   ├── Kill 全部 Executor + Driver
   ├── 向 Master 发送 UnregisterWorker
   └── JVM 退出

---

六、Worker vs YARN NodeManager 对比

维度	Spark Worker	YARN NodeManager
资源抽象	直接管理 JVM 进程	Container (CPU+内存)
资源隔离	无（纯 JVM 级别）	Linux Cgroup
多租户	❌	✅ YARN Queue
进程管理	ProcessBuilder	ContainerExecutor
适用规模	中小集群	大规模生产
复杂度	简单	复杂（完整容器生命周期）

---

七、总结

要点	总结
定位	Worker = 单节点资源管理者，JVM 进程
核心职责	fork/kill Executor 和 Driver 进程
资源追踪	coresFree + memoryFree 实时维护
不参与调度	Task 由 Driver 直连 Executor RPC

金句：Master 说"启动一个 Executor"，Worker 就 fork 一个新 JVM；Master 说"杀了它"，Worker 就关闭那个进程。Worker 是 Spark 集群中最忠实的执行者——它不问为什么，只管执行。

---
