Spark 核心之 YARN-Client 模式：原理、流程与源码级深度拆解

摘要：YARN-Client 是生产环境中使用最广泛的 Spark 部署模式。它的独特之处在于——Driver 运行在提交客户端，而 ApplicationMaster 退化为轻量级的 ExecutorLauncher，仅负责向 ResourceManager 申请 Container 启动 Executor。本文从 YARN 架构模型、AM 特殊角色、12 步启动流程、与 Standalone 对比四个维度，配合 2 张原创深色架构图 + 完整代码示例，带你彻底吃透 YARN-Client 模式的每一个细节。

关键词：Spark on YARN, YARN-Client, ResourceManager, ApplicationMaster, NodeManager, Container, ExecutorLauncher, Hadoop

---

一、开篇：为什么 YARN 是生产环境的首选？

前两篇文章我们分别深度拆解了 Standalone-Client 和 Standalone-Cluster 模式。但在实际生产环境中，绝大多数 Spark 集群都运行在 YARN 之上，而非 Spark 自带的 Standalone 模式。

原因很直接：

Standalone          YARN
──────────          ────
Spark 专有            Hadoop 生态标准
无细粒度资源隔离       Container 级别的 CPU/内存隔离
不支持多租户           YARN Queue 天然多租户
独立集群管理           与 HDFS / Hive / HBase 统一调度

用一句话概括：

Standalone 是 Spark 的入门模式，YARN 是 Spark 的生产模式。

而我们今天要讲的 YARN-Client 模式，是 YARN 上最常用于交互式查询和开发调试的模式。它的核心设计思想与 Standalone-Client 如出一辙——Driver 在客户端运行，但底层资源调度完全由 YARN 负责。

---

二、YARN 架构基础

2.1 YARN 四大角色

理解 YARN-Client 之前，必须理解 YARN 的基础架构：

角色	职责	对应 Standalone
ResourceManager (RM)	全局资源管理与调度	≈ Spark Master
NodeManager (NM)	单节点资源监控与 Container 管理	≈ Spark Worker
ApplicationMaster (AM)	单个应用的生命周期管理	无直接对应 🔑
Container	抽象资源容器（CPU + 内存）	≈ Executor

2.2 YARN-Client 模式核心特征

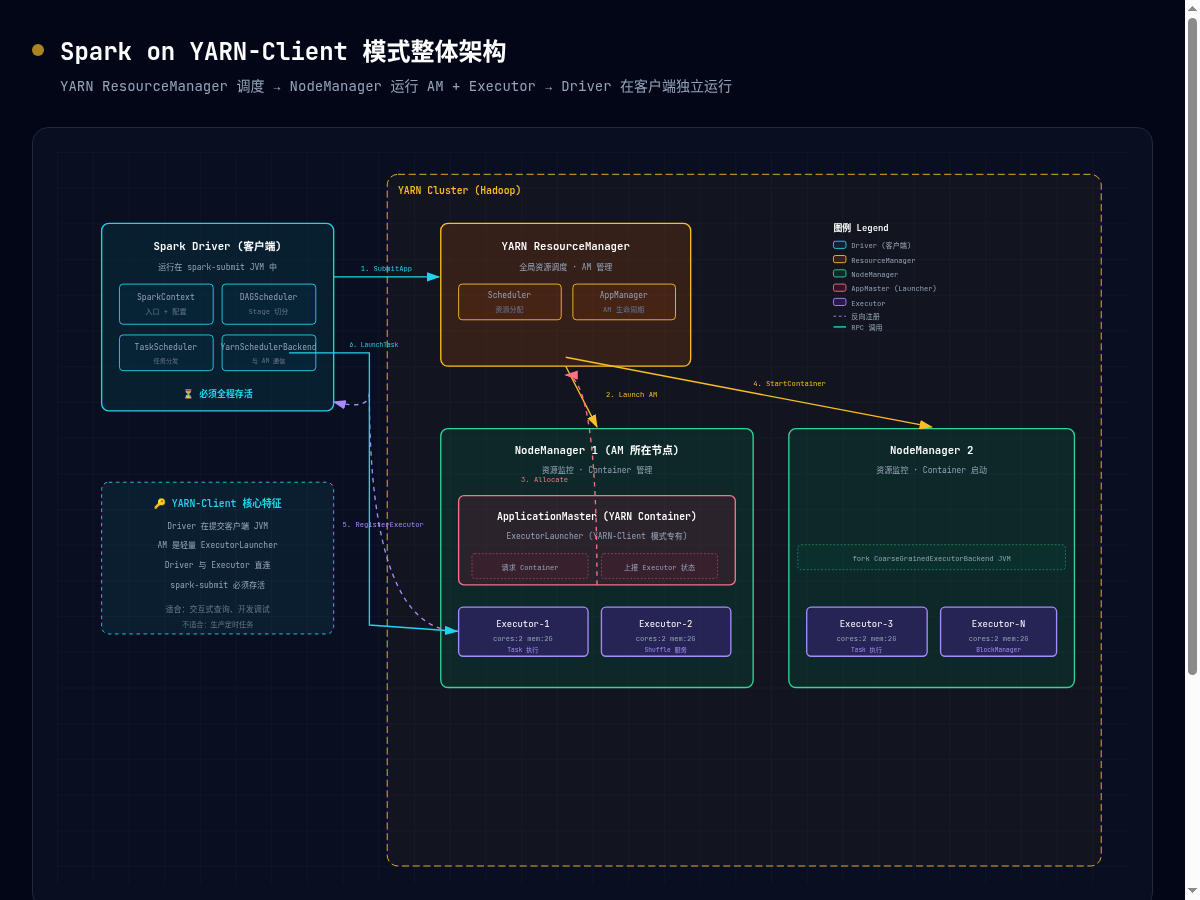

图 1：Spark on YARN-Client 模式整体架构

三条核心设计原则：

1. Driver 在客户端，AM 是轻量 ExecutorLauncher：Driver 不做任何 YARN 资源协商——这一切由 AM（ExecutorLauncher）代理完成。AM 的职责非常单一：向 RM 申请 Container、通知 NM 启动 Executor、把 Executor 信息反馈给 Driver。

2. Driver 与 Executor 直连通信：Executor 在 NM 分配的 Container 中启动后，直接向客户端 Driver 反向注册，与 Standalone 模式一致。RM 和 NM 不参与 Task 调度。

3. spark-submit 必须存活：这是 YARN-Client 的"阿喀琉斯之踵"。Driver 在客户端，客户端退出 = 整个应用死亡。

---

三、YARN-Client vs YARN-Cluster：一张表彻底搞清

对比维度	YARN-Client	YARN-Cluster
Driver 位置	提交客户端 JVM	AM 所在 Container 内
AM 角色	ExecutorLauncher（轻量，仅负责资源申请）	Spark 完整 Driver + 资源申请
spark-submit 生命周期	必须全程存活	提交后可退出
日志查看	控制台直接可见	yarn logs -applicationId <appId>
适用场景	spark-shell / 交互式 / 开发调试	生产定时任务
网络要求	Driver ↔ Executor 互通	集群内部闭环

---

四、YARN-Client 启动流程：12 步深度拆解 🔥

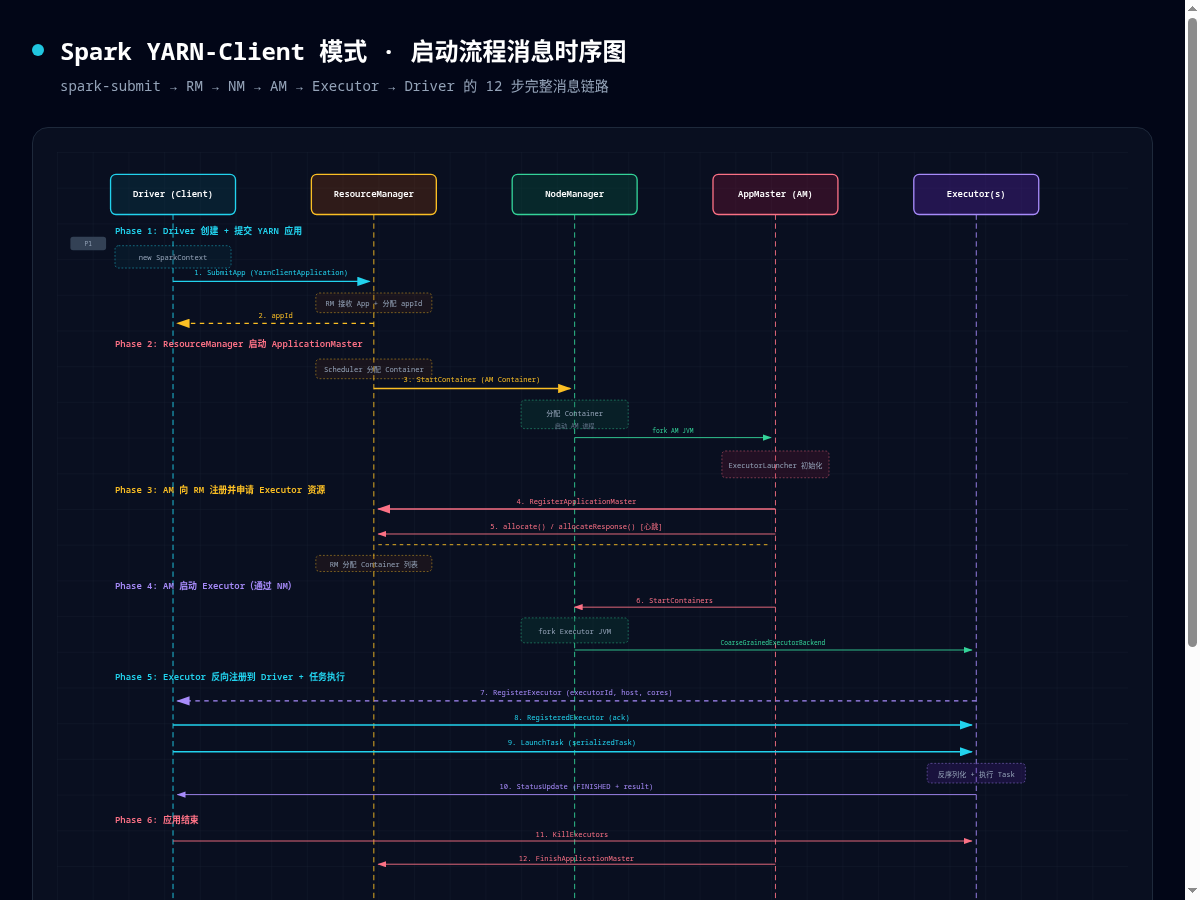

图 2：YARN-Client 模式启动流程消息时序图（12 步 × 6 Phase）

4.1 Phase 1：Driver 初始化 + 向 RM 提交应用

Step 1-2：

spark-submit \
  --master yarn \
  --deploy-mode client \
  --executor-memory 4G \
  --num-executors 8 \
  my-app.jar

执行流程：SparkSubmit 判断 master == "yarn" && deployMode == "client" → 在当前 JVM 创建 SparkContext → 初始化 YarnSchedulerBackend → 创建 YarnClient → 向 RM 提交 YarnClientApplication → RM 返回 appId。

// 源码：YarnClientImpl.java
public YarnClientApplication createApplication() {
  ApplicationSubmissionContext appContext =
    Records.newRecord(ApplicationSubmissionContext.class);
  GetNewApplicationResponse newApp =
    rmClient.getNewApplication();
  // ...
  return new YarnClientApplication(newApp, appContext);
}

4.2 Phase 2：RM 调度 + NM 启动 ApplicationMaster

Step 3： RM 的 Scheduler 为 AM 分配一个 Container → 向 NM 发送 StartContainer。

Step 4： NM 接收指令后分配 Container 资源 → fork 新的 JVM 进程运行 ApplicationMaster。

# NM 内部等价命令
java org.apache.spark.deploy.yarn.ApplicationMaster \
  --class <user-main-class> \
  --jar <user-jar> \
  1><stdout> 2><stderr>

YARN-Client 模式的关键：这里的 AM 不是完整的 Driver，而是 ExecutorLauncher——一个只负责申请 Executor 资源的轻量级代理。

// 源码：ApplicationMaster.scala
// YARN-Client 模式下的 AM 入口
if (isClusterMode) {
  runDriver()  // YARN-Cluster: 启动完整 Driver
} else {
  runExecutorLauncher()  // YARN-Client: 仅启动资源申请代理
}

4.3 Phase 3：AM 注册 + 循环申请 Container

Step 5： AM 向 RM 发送 RegisterApplicationMaster 注册自己。

Step 6： AM 进入心跳循环，通过 allocate() 不断向 RM 请求 Container：

// AM 心跳循环（简化）
while (!finished) {
  val response = rmClient.allocate(progress)
  // 处理 RM 分配的 Container
  for (container <- response.getAllocatedContainers) {
    // 在对应 NM 上启动 Executor
    startExecutorOnNodeManager(container)
  }
  Thread.sleep(spark.yarn.scheduler.heartbeat.interval) // 默认 3s
}

RM 分批返回 Container 列表——YARN 的资源分配是渐进式的，不像 Standalone 一次性分配全部 Executor。

4.4 Phase 4-6：后续流程

Executor 在 Container 中启动 → 反向注册到客户端 Driver → Driver 发送 Task → 应用结束 → AM 发送 FinishApplicationMaster → RM 回收全部 Container。

与 Standalone 模式的关键区别：资源回收由 RM 统一管理，无需 Driver 逐一向 Master 注销。

---

五、YARN 三种部署模式全景对比

维度	Standalone-Client	Standalone-Cluster	YARN-Client	YARN-Cluster
资源管理	Spark Master	Spark Master	YARN RM	YARN RM
Driver 位置	客户端	Worker 节点	客户端	AM Container
AM 角色	无	无	ExecutorLauncher	完整 Driver
资源隔离	无	无	Container 级别	Container 级别
多租户	❌	❌	✅ YARN Queue	✅ YARN Queue
生产推荐	开发调试	中小规模	交互式生产	大规模定时任务

---

六、生产环境最佳实践

6.1 关键配置

spark-submit \
  --master yarn \
  --deploy-mode client \
  # Executor 配置
  --executor-memory 4G \
  --executor-cores 2 \
  --num-executors 8 \
  # Driver 配置（影响本地 JVM！）
  --driver-memory 4G \
  # YARN 特有配置
  --conf spark.yarn.am.memory=1G \        # AM 内存
  --conf spark.yarn.am.cores=1 \          # AM 核心数
  --conf spark.yarn.queue=default \       # YARN Queue
  --conf spark.yarn.maxAppAttempts=2 \    # AM 重试次数
  my-app.jar

6.2 常见故障排查

故障 1：AM 启动超时

ERROR: ApplicationMaster failed to start within 600 seconds

解决：增大 AM 超时时间和内存

--conf spark.yarn.am.waitTime=1200s
--conf spark.yarn.am.memory=2G

故障 2：Executor 无法反向注册到 Driver

ERROR CoarseGrainedExecutorBackend: Cannot register with driver

根因：Executor 所在的 NM 节点无法访问客户端 Driver 的 IP。YARN-Client 模式要求 Driver 主机对集群内所有 NM 可达。

解决：

# 显式指定 Driver Host（多网卡机器）
--conf spark.driver.host=<公网或集群内 IP>
--conf spark.driver.port=<固定端口>

故障 3：Container 内存超限被 YARN Kill

Container killed by YARN for exceeding memory limits

解决：YARN 的内存限制比 Spark 更严格——spark.executor.memory 必须小于 NM 可用内存，且需要留出 overhead。

---

七、总结

核心知识速记

要点	一句话总结
Driver 位置	YARN-Client：提交客户端；YARN-Cluster：AM Container 内
AM 角色	YARN-Client 的 AM 是轻量 ExecutorLauncher，不做 DAG 解析
资源协商	AM 通过 allocate/allocateResponse 心跳循环向 RM 申请 Container
与 Standalone 差异	YARN 提供 Container 级资源隔离 + 多租户 Queue
生产推荐	交互式用 YARN-Client，定时任务用 YARN-Cluster
运维优势	统一 Hadoop 生态管理，日志聚合、资源隔离开箱即用

金句：在 YARN-Client 模式下，Driver 是你手中的风筝，AM 是你在集群中的信使——它替你与 YARN 谈判资源，而你只需专注于业务逻辑。

---
