Spark 核心之 Standalone-Cluster 模式：原理、流程与源码级深度拆解

摘要：如果说 Client 模式是开发者的"调试利器"，那么 Cluster 模式就是生产环境的"定海神针"。Driver 不再运行在你的笔记本上，而是被 Master 调度到集群 Worker 节点——spark-submit 提交完即可退出，应用完全脱离客户端独立运行。本文从整体架构、11 步启动流程、ClientApp 短连接机制、supervise 自动重启四个维度，配合 2 张原创深色架构图和完整源码分析，带你彻底吃透 Standalone-Cluster 模式的每一个细节。

关键词：Spark Standalone, Cluster 模式, DriverWrapper, ClientApp, Master, Worker, Executor, supervise, 生产环境调度

---

一、开篇：为什么你需要 Cluster 模式？

在上一篇文章中，我们深度拆解了 Client 模式。如果你还记得的话，Client 模式有一个致命缺陷：

spark-submit 进程不能退出——因为它就是 Driver。

这意味着：

• 你的笔记本合上盖子 → 任务中断
• 网络断开 → 任务中断
• 终端被关闭 → 任务中断

在生产环境、定时任务、CI/CD 流水线中，这是完全不可接受的。

# Cluster 模式：提交完即可退出
spark-submit \
  --master spark://master:7077 \
  --deploy-mode cluster \
  --supervise \
  --executor-memory 4G \
  --total-executor-cores 8 \
  my-app.jar
# ← 提交完成后 spark-submit 进程立即退出
# ← Driver 在集群 Worker 节点上独立运行
# ← 你的笔记本可以关机了

Cluster 模式的核心哲学是：将 Driver 的运行也交给集群管理，实现完全的去客户端化。本文将详细讲解这一模式的设计原理、启动流程和最佳实践。

---

二、Cluster 模式整体架构

2.1 角色模型

Cluster 模式新增了一个关键角色——ClientApp，同时改变了 Driver 的生命周期管理模式：

角色	Client 模式位置	Cluster 模式位置	核心变化
spark-submit	就是 Driver，必须存活	短连接，提交后退出	🔥 最核心区别
ClientApp	不存在	spark-submit fork 的子进程	负责注册 + 等待结果
Driver	提交客户端 JVM	Worker 节点上的 DriverWrapper	🔑 位置迁移
Master	资源调度	资源调度 + Driver 调度	新增 Driver 调度
Worker	启动 Executor	启动 DriverWrapper + Executor	新增 Driver 托管
Executor	Worker 子进程	Worker 子进程（同 Client）	无变化

2.2 整体架构图

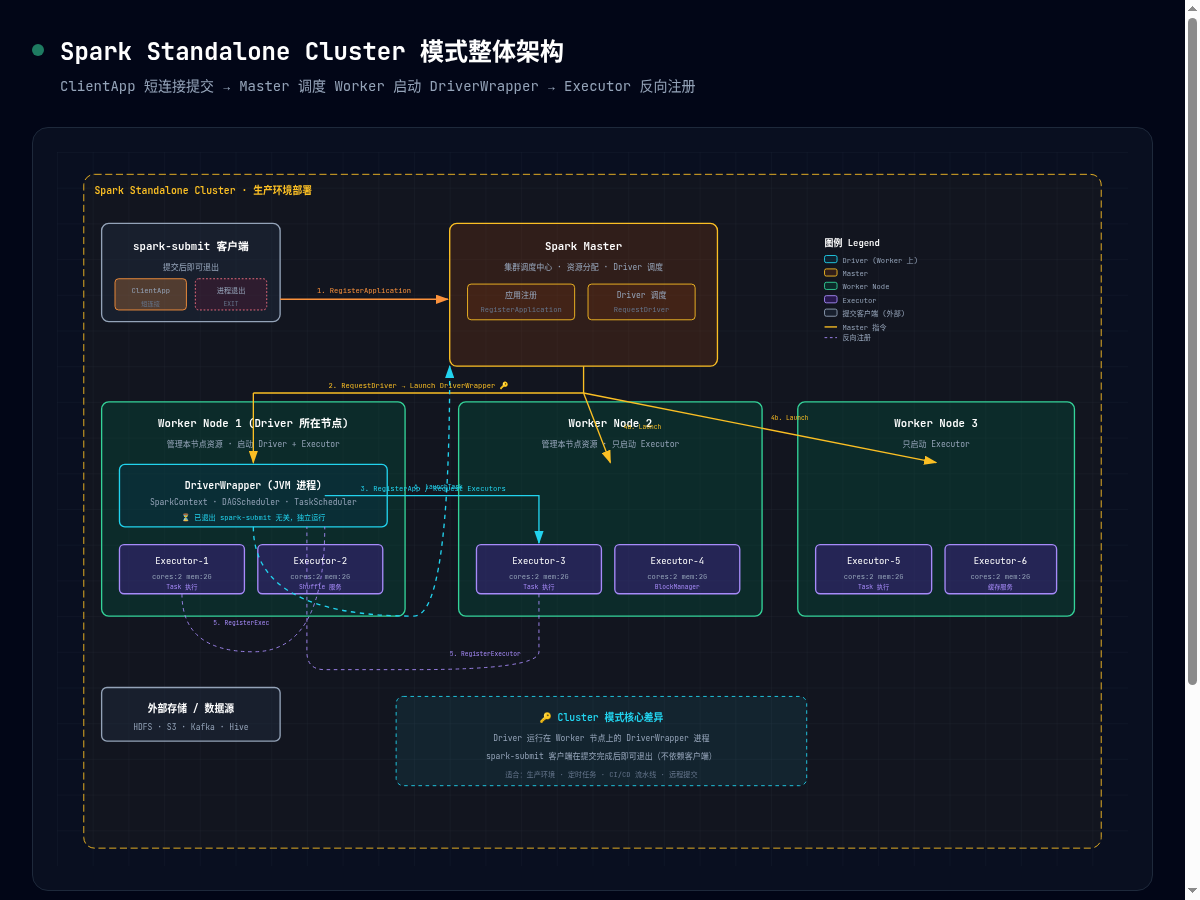

图 1：Spark Standalone Cluster 模式整体架构

三个关键设计要点：

1. ClientApp 是短连接进程：它只负责向 Master 注册应用、等待 Driver 启动成功，收到成功通知后立即退出。与之对应，Client 模式的 spark-submit 需要全程存活。

2. DriverWrapper 是 Worker 托管进程：Master 选择一个满足条件的 Worker，指令其 fork 出 DriverWrapper JVM 进程。这个进程内部初始化 SparkContext，扮演 Driver 角色。

3. spark-submit → ClientApp → Master → Worker → DriverWrapper 是一条完整的责任链，任何一环失败都会导致应用提交失败。

---

三、Cluster 模式 vs Client 模式：一张表彻底搞清

对比维度	Client 模式	Cluster 模式
Driver 运行位置	提交客户端 JVM	Worker 节点 DriverWrapper JVM
spark-submit 生命周期	贯穿整个 Job	提交后立即退出
中间代理	无（直接创建 SparkContext）	ClientApp 子进程
日志查看	控制台直接可见	spark-submit --status 或 Web UI
网络要求	Driver ↔ 全部 Executor 互通	集群内部闭环，不需要客户端连通
Driver HA	不支持（客户端挂了就是挂了）	支持 --supervise 自动重启
适用场景	开发调试、交互式分析	生产环境、定时任务、CI/CD
提交方式	spark-shell / spark-submit --deploy-mode client	spark-submit --deploy-mode cluster

---

四、Cluster 模式启动流程：12 步深度拆解

这是本文最核心的章节。我们用一张完整的消息时序图 + 12 步源码追踪来拆解。

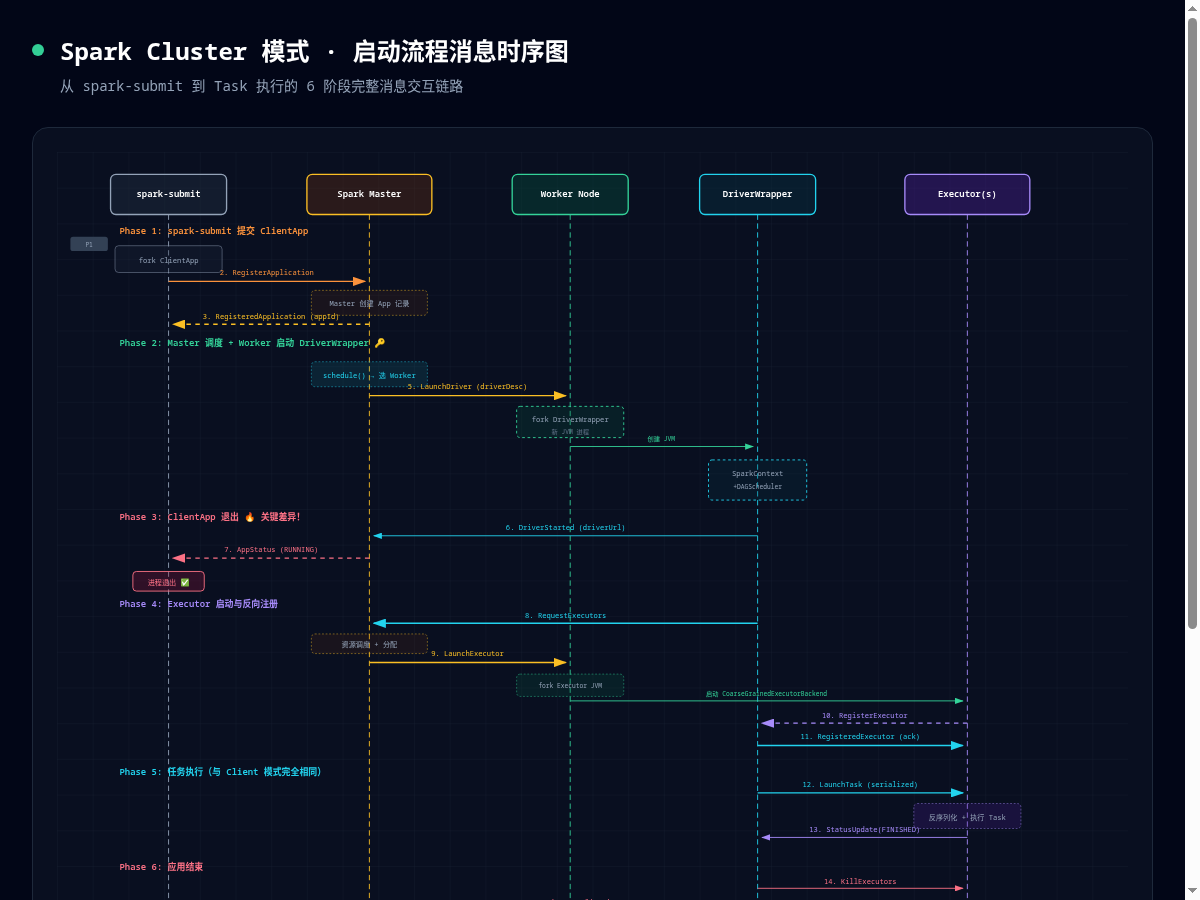

图 2：Cluster 模式启动流程消息时序图（6 Phase × 15 消息）

4.1 Phase 1：spark-submit fork ClientApp

Step 1 — spark-submit 判断 deployMode

// 源码：SparkSubmit.scala
if (args.isStandaloneCluster) {
  // ===== Cluster 模式：fork ClientApp 子进程 =====
  runMainRestOrChild(args, childArgs, childClasspath, ...)
} else {
  // ===== Client 模式：直接在当前 JVM 运行 main =====
  runMainChild(args, childArgs, childClasspath, ...)
}

Cluster 模式下，SparkSubmit 不直接创建 SparkContext。它 fork 出一个 ClientApp 子进程。

Step 2 — ClientApp 向 Master 注册

// 源码：StandaloneAppClient.scala
class ClientEndpoint extends ThreadSafeRpcEndpoint {
  override def onStart(): Unit = {
    // 向 Master 发送 RegisterApplication
    registerMasterFutures = tryRegisterAllMasters()
  }

  private def tryRegisterAllMasters() = {
    masterRpcAddresses.map { addr =>
      rpcEnv.setupEndpointRef(addr, Master.ENDPOINT_NAME)
        .ask[RegisterApplicationResponse](
          RegisterApplication(appDescription, self))
    }
  }
}

4.2 Phase 2：Master 调度 + 启动 DriverWrapper 🔑

这是 Cluster 模式最核心的独有逻辑。

Step 3 — Master 调度 Driver

// 源码：Master.scala - schedule() 方法中的 Driver 调度逻辑
private def schedule(): Unit = {
  // ... 先调度 Executor 的资源 ...

  // ===== Cluster 模式特有：调度 Driver =====
  for (driver <- waitingDrivers.toList) {
    // 筛选可用 Worker（满足 driver.desc.mem + driver.desc.cores）
    val worker = workers.filter(_.state == WorkerState.ALIVE)
      .filter(canLaunchDriver(_, driver.desc))
      .headOption

    worker.foreach { w =>
      // 从等待队列移除
      waitingDrivers -= driver
      // 指令 Worker 启动 DriverWrapper
      w.endpoint.send(LaunchDriver(driver.id, driver.desc))
      driver.state = DriverState.RUNNING
    }
  }
}

关键点：Master 会像调度 Executor 一样调度 Driver——选择一个资源充足的 Worker，分配 CPU 和内存，然后指令其启动。

Step 4 — Worker fork DriverWrapper JVM 进程

Worker 收到 LaunchDriver 消息后，fork 出一个新的 JVM 进程运行 DriverWrapper：

# Worker 内部等价命令
java -cp spark-assembly.jar \
  org.apache.spark.deploy.worker.DriverWrapper \
  spark://worker:PORT \
  <user-main-class> \
  <user-main-args>

Step 5 — DriverWrapper 内部初始化 SparkContext

// 源码：DriverWrapper.scala
object DriverWrapper {
  def main(args: Array[String]): Unit = {
    // 解析用户 main class
    val mainClass = Class.forName(args(1))
    val mainMethod = mainClass.getMethod("main", classOf[Array[String]])

    // 在 DriverWrapper JVM 中执行用户 main 方法
    // 用户代码中的 new SparkContext(...) 会在此 JVM 中初始化
    mainMethod.invoke(null, userArgs)
    // SparkContext 创建完毕 → Driver 就绪
  }
}

Step 6 — Driver 反向通知 Master

Driver 启动完成后，通过 RPC 通知 Master：

// Master 收到 DriverStateChanged
case DriverStateChanged(driverId, state, exception) =>
  state match {
    case DriverState.RUNNING | DriverState.FINISHED | ...
      // 通知 ClientApp：Driver 已就绪
      driver.appClient.foreach(_.send(DriverStateChanged(...)))
  }

4.3 Phase 3：ClientApp 收到成功通知 → 退出 🔥

这是 Cluster 模式和 Client 模式最本质的分水岭！

Step 7 — Master 通知 ClientApp

Master 将 DriverState.RUNNING 状态推送给 ClientApp。

Step 8 — ClientApp 打印结果 → 退出

// ClientApp 收到 Driver 启动成功
case DriverStateChanged(driverId, DriverState.RUNNING, _) =>
  logInfo(s"Driver successfully started on ${driver.worker}")
  // 打印 Driver URL 供用户查看日志
  // → 进程退出！
  System.exit(0)

# 用户终端看到的输出
$ spark-submit --deploy-mode cluster ... my-app.jar
...
INFO ClientApp: Driver successfully started on worker-1:38372
$ echo $?
0
# ← spark-submit 进程已经退出了！
# ← 但应用在集群中继续运行！

4.4 Phase 4-6：后续流程（与 Client 模式相同）

Driver 就绪后，后续的 Executor 启动、Task 执行、结果回传等流程与 Client 模式完全相同：

Phase 4: Driver → Master: RequestExecutors
         Master → Worker: LaunchExecutor
         Executor → Driver: RegisterExecutor (反向注册)

Phase 5: Driver → Executor: LaunchTask
         Executor → Driver: StatusUpdate(FINISHED)

Phase 6: Driver → Executor: KillExecutors
         Driver → Master: UnregisterApplication

---

五、--supervise 参数：Driver 自动重启机制

Cluster 模式独有的 --supervise 参数让 Driver 具备了自动重启能力：

spark-submit \
  --master spark://master:7077 \
  --deploy-mode cluster \
  --supervise \            # 🔑 开启 Driver 自动重启
  --executor-memory 4G \
  my-app.jar

5.1 工作原理

// 源码：Master.scala - 处理 Driver 状态变更
case DriverStateChanged(driverId, DriverState.FAILED, Some(exception)) =>
  drivers.find(_.id == driverId).foreach { driver =>
    if (driver.desc.supervise) {
      logInfo(s"Driver $driverId failed, will restart it")
      // 重新加入等待队列，触发重新调度
      waitingDrivers += driver
    } else {
      logInfo(s"Driver $driverId failed, removing it")
      removeDriver(driver, DriverState.FAILED, Some(exception))
    }
  }

5.2 适用场景与限制

场景	是否适用	原因
Driver OOM	✅ 适用	重启后恢复
代码 Bug（确定性错误）	❌ 不适用	重启后再次失败，死循环
节点宕机	✅ 适用	Master 会重新调度到其他 Worker
外部资源不可用	❌ 不适用	重启无法解决

---

六、生产环境最佳实践

6.1 模式选择决策

# 开发调试 → Client 模式
spark-shell --master spark://master:7077
# 等价于 --deploy-mode client

# 生产定时任务 → Cluster 模式
spark-submit \
  --master spark://master:7077 \
  --deploy-mode cluster \
  --supervise \
  --driver-memory 4G \
  --executor-memory 8G \
  --total-executor-cores 16 \
  /path/to/prod-job.jar

6.2 常见故障排查

故障 1：Cluster 模式提交后看不到日志

# 获取应用状态
spark-submit --master spark://master:7077 --status <appId>

# 通过 Web UI 查看
# http://master:8080 → 点击对应应用 → Executors 标签 → stdout/stderr

# 配置日志聚合到 HDFS
--conf spark.eventLog.enabled=true
--conf spark.eventLog.dir=hdfs://namenode:8020/spark-logs

故障 2：Driver 调度失败 - 没有 Worker 满足条件

WARN Master: Driver <appId> requires more resources than any of our workers have

解决：

• 检查 --driver-memory 是否超过 Worker 可用内存
• 检查 --driver-cores 是否超过 Worker 可用核心
• 确认 Worker 节点注册正常

故障 3：--supervise 模式下 Driver 无限重启

详见 5.2 的适用场景分析。对于确定性错误（代码 Bug），需要修复代码后重新提交。

---

七、总结

核心知识速记

要点	一句话总结
Driver 位置	Cluster 在 Worker 节点 DriverWrapper，Client 在提交客户端
ClientApp	Cluster 专属短连接代理，负责注册 + 等待结果后退出
spark-submit	Cluster 模式提交后退出；Client 模式全程存活
--supervise	Cluster 专属 Driver 自动重启，确定性 Bug 不适用
启动链路	spark-submit → ClientApp → Master → Worker → DriverWrapper
后续流程	Driver 就绪后与 Client 模式完全相同

金句：Cluster 模式让 Driver 成为集群的一等公民——它不再是你笔记本上的临时进程，而是受 Master 管理、Worker 托管的生产级服务。

---
